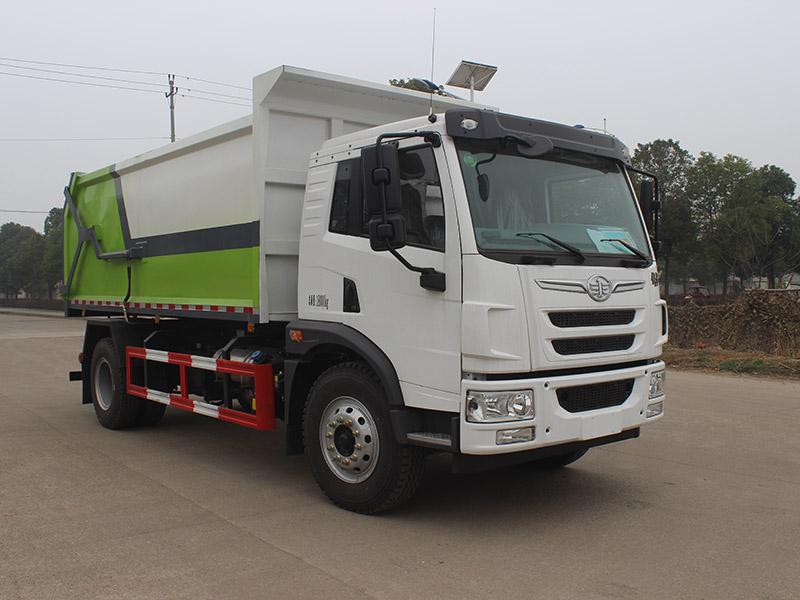

解放龍V底盤壓縮式對接垃圾車
產品公告參數：
潤知星牌SCS5182ZDJCA6型壓縮式對接垃圾車
|
【主要技術參數】 |
|||
|
產品** |
潤知星牌 |
公告批次 |
328 |
|
產品名稱 |
SCS5182ZDJCA6型壓縮式對接垃圾車 |
產品號 |
ZPTJR6DK01X |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
9510,9445,9070,9005,8690,8625 |
外形尺寸(mm) |
7610,7690,7810,7890,8360,8440,8560,8640×2500,2550×3200,3250,3300,3350 |
|
整備質量(Kg) |
8360,8800,9180 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
準拖掛車總質量(Kg) |
||
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
21/12,21/13,21/14,21/15 |
前懸/后懸(mm) |
1332/1778,1332/1858,1332/1978,1332/2058 |
|
軸數 |
2 |
軸距(mm) |
4500,5250 |
|
軸荷(Kg) |
6500/11500 |
**車速(Km/h) |
89 |
|
其它 |
該車裝有垃圾箱體、卸料機構,用以收集,轉運垃圾作業.車廂頂部封閉不可開啟.隨底盤選裝改前圍的駕駛室,選裝不同結構的翼子板.整車外形長/軸距/前懸/后懸/離去角對應關系為(mm): 7610/4500/1332/1778/15,7690/4500/1332/1858/14,7810/4500/1332/1978/13,7890/4500/1332/2058/12,8360/5250/1332/1778/15,8440/5250/1332/1858/14,8560/5250/1332/1978/13,8640/5250/1332/2058/12.側、后防護材料為Q235B,側、后防護與車架焊接連接,后部防護裝置斷面尺寸(寬×高)50×120(mm),后部防護離地高度:420mm.裝有具有衛星定位功能的行車記錄儀. ABS生產廠家/型號:浙江萬安科技股份有限公司/VIE ABS-II.發動機對應油耗值(L/100km)為: WP4.6NQ220E61/ 26.5,CA4DLD-19E6/ 26.7,CA6DLD-22E6/26.7. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
CA1180PK15BE6A81 |
底盤名稱 |
平頭柴油載貨汽車底盤（二類） |
|
**名稱 |
解放牌 |
生產企業 |
**汽車集團有限公司 |
|
外形尺寸(mm) |
7832,8582,6892,7642,8182,8932×2490×2730,2890,3490 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/13 |
輪胎規格 |
10.00R20 18PR,11R22.5 18PR,275/80R22.5 18PR |
|
鋼板彈簧片數 |
10/10+9,7/10+3,7/7+3,3/4+3,10/7+3 |
前輪距(mm) |
1922,1950 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1860 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
WP4.6NQ220E61 |
濰柴動力股份有限公司 |
4580 |
162 |

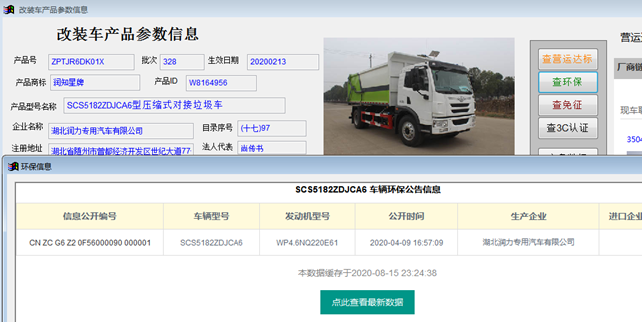

產品環保公告：
配置單
壓縮式對接垃圾車主要用于垃圾塊的轉運，需與地埋式垂直垃圾壓縮站配套使用。整車具有整體外形美觀、較高的性價比、安全可靠、駕駛便捷等優點。該系列專用車是我公司成熟成品，上裝部分由垃圾廂、剪刀式后蓋、副車架、液壓傳動系統和電氣**系統組成。整車**采用電氣液一體化技術，借助電、氣、液聯合自動**系統，通過車廂等專用裝置，實現垃圾的收集及傾卸。轉運過程中箱體全密封，有效防止垃圾臭味飄散，箱體內的污水全部進入污水廂，較為徹底的解決了垃圾運輸過程中的二次污染的問題。
一、技術內容
|
整車參數： |
|
|
整車型號 |
SCS5182ZDJCA6 |
|
整車外形尺寸（長*寬*高） |
7690*2500*3250 |
|
總質量 |
18000Kg |
|
額定載質量 |
9005Kg |
|
整備質量 |
8800Kg |
|
軸距 |
4500mm |
|
前懸/后懸 |
1332mm/1858mm |
|
接近角/離去角 |
21°/15° |
|
底盤參數： |
|
|
底盤型號 |
CA1180PK15BE6A81 |
|
駕駛室顏色 |
玉白 |
|
驅動形式 |
4*2 |
|
軸距 |
4500 |
|
發動機型號 |
WP4.6NQ220E61 |
|
發動機功率(kw) |
162 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
|
其他底盤配置： |
CA1180PK15BE6A81，軸距（mm）：4500 濰柴WP4.6NQ220E61 國六發動機、一汽CA6TBX085M變速箱、435升級沖焊橋(速比5.571)、10.00R2018層級、237*75*(7+4)、環衛車專用底盤,空調,帶國產ABS,前下防護,電動門窗,北斗+GPRS行車記錄儀,新法規,連續工作取力器及**機構,板簧10/10+9,巡航系統,中控鎖,200L鋁油箱,鋁合金儲氣筒,限速89KM/H 。 |
|
上裝參數： |
|
|
箱體內部尺寸（長X寬X高）mm |
5400X2200X1650 |
|
對接高度mm |
≥1400 |
|
箱體外形 |
方圓弧形 |
|
箱體材料 |
底4邊4 |
|
卸料角度 |
≥45° |
|
**方式 |
電動、手動 |
|
系統壓力 |
16MPa |
|
多路換向閥 |
揚州中梅液壓 |
|
液壓油泵 |
合肥長源 |
|
開蓋油缸 |
星光通牌 |
|
舉升油缸 |
星光通牌 |
二、主要性能及特點
① 電、氣、液聯合** 該車的**系統綜合利用了電控、氣控和液壓**的優點，通過電控系統**氣控系統，再由氣控系統**液壓閥組，提高了使用可靠性和效率。
② 框架結構 垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面為平面結構，上部為圓弧型，外形美觀，重量輕，受力好，不變形，不僅結構輕巧，而且降低了上裝重量。
③ 密封處理消除二次污染 垃圾在運輸過程中處于封閉狀態。垃圾箱與后蓋接合面裝有特制的橡膠密封條，采用剪刀式鎖緊后門密封；污水箱上安裝有排污閥，密封可靠。
④ 液壓舉升回路 采用雙缸（單作用油缸）舉升，舉升及下落過程安全可靠。
⑤ 電動、手動操作系統 各機構的工作均有電動和手動兩種操作方式，如電動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
⑥ 方便的操作** 作業**盒安裝在駕駛室內。
⑦ 側板采用整板一次折彎成形，外表焊縫少，未焊接處，涂抹結構膠，防止生銹，流銹水。

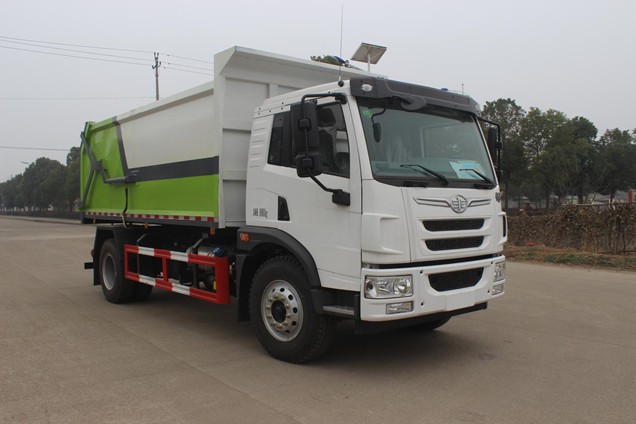

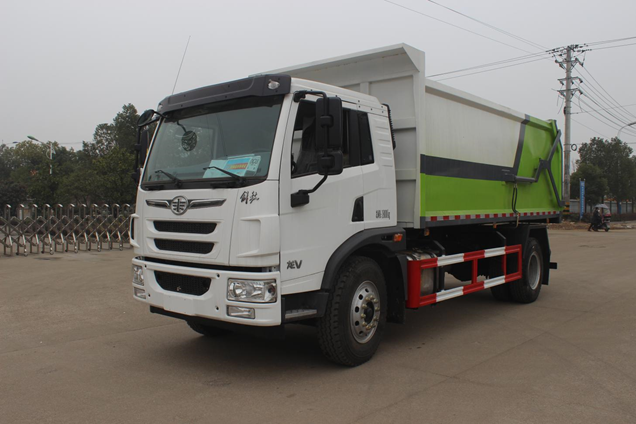

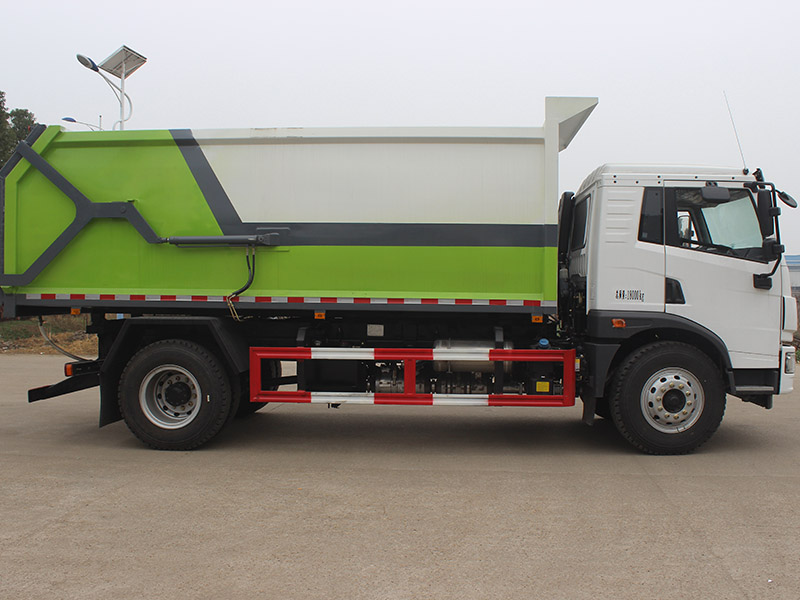

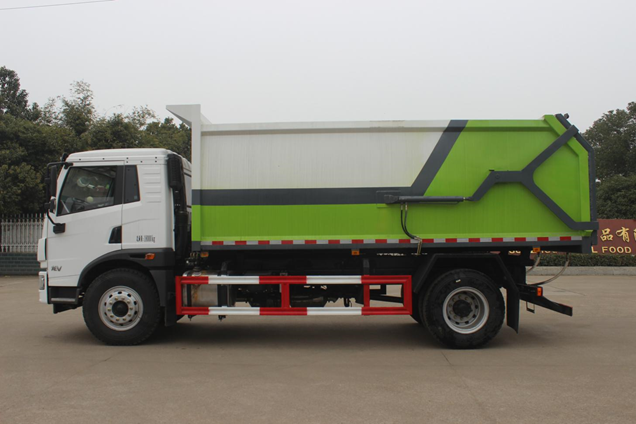

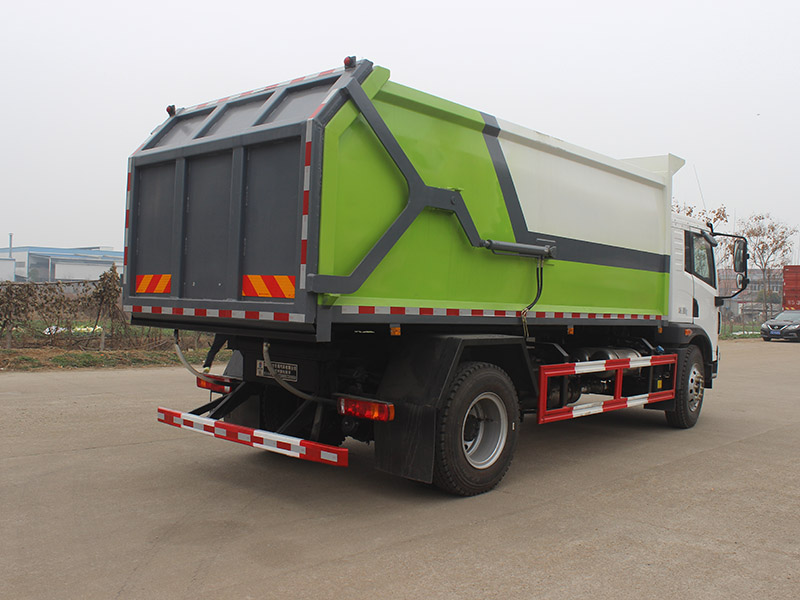

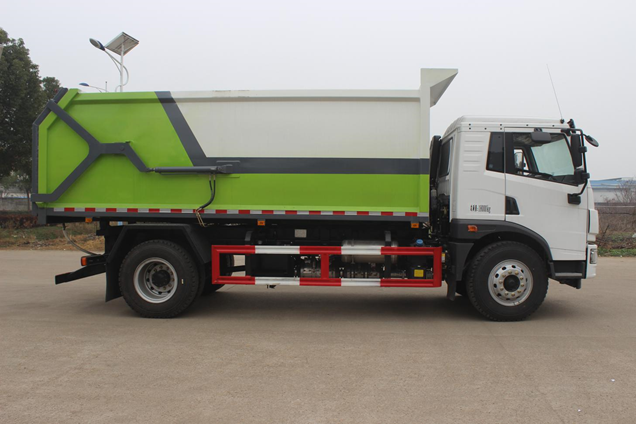

三、產品圖片
